Ogólnouczelniane Laboratorium Mikroskopii mieszczące się na Wydziale Inżynierii Produkcji i Technologii Materiałów Politechniki Częstochowskiej (sala 112, 113, 114) wyposażone jest zaawansowane, nowoczesne mikroskopy: cyfrowy Hirox HRX-01, optyczny Axiovert 25, skaningowy mikroskop elektronowy Phenom XL oraz transmisyjny mikroskop elektronowy JEM-2100Plus. Wyposażenie laboratorium pozwala na charakterystykę struktury (mikrostruktury), mikroanalizę składu chemicznego oraz odwzorowanie powierzchni: metali, stopów metali oraz ich złączy spawanych, materiałów ceramicznych, polimerowych oraz kompozytów. Laboratorium przeznaczone jest do realizacji badań naukowo-badawczych przez pracowników, doktorantów i studentów PCz, ale również świadczy usługi komercyjne na rzecz otoczenia przemysłowego. Serdecznie zapraszamy Państwa do współpracy w zakresie realizacji badań naukowych, projektów badawczo-rozwojowych oraz ekspertyz naukowych.

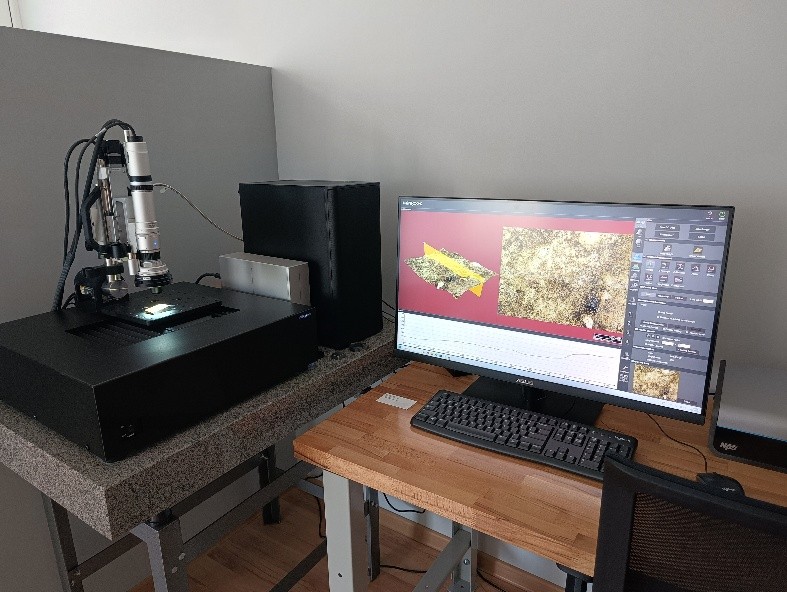

Mikroskop cyfrowy Hirox HRX-01 (OM)

Mikroskop cyfrowy Hirox HRX-01 wyposażony jest w kamerę 5MP oraz matrycę CMOS, co pozwala na akwizycję zdjęć dobrej jakości w bardzo szybki i płynny sposób.

Szczegóły

Możliwości badawcze:

obrazowanie makro i mikroskopowe w zakresie powiększeń od 50x do 400x;
zdjęcia panoramiczne;
zdjęcia o pogłębionej głębi ostrości (EDOF);
pomiary 2D i 3D;
live HDR;
pomiar chropowatości

Mikroskop doposażony jest w Profilometr NPS-01 będący bezkontaktowym konfokalnym profilometrem 3D mierzącym wysokość w czasie rzeczywistym. W czasie rzeczywistym jest pobieranych do 2000 informacji o wysokości na sekundę, tworząc profil podczas przesuwania stołu w kierunku XY.

Można wybrać jeden z dwóch trybów pracy profilometru:

Profil – przesunięcie X daje profil

Powierzchnia – przesuwanie XY daje 3D

Integracja profilometru NPS-01 z mikroskopem Hirox HRX-01 umożliwia analizę wizualną powierzchni oraz bardzo dokładne badania topograficzne oparte na chromatycznej technologii konfokalnej. Rozwiązanie certyfikowane – badanie wykonywane zgodnie z ISO 25178-602.

Oferta badawcza obejmuje materiały:

metaliczne, ceramiczne, kompozytowe, polimerowe

Oferta cenowa

Obserwacja mikroskopem Hirox HRX-01: 100zł netto (próbka obszar w trzech powiększeniach)*
Badanie powierzchni profilometrem NPS-01:
- profil 50zł (trzy z jednej próbki)
- powierzchnia: 50-500zł netto dla jednej powierzchni (koszt zależy od zastosowanej rozdzielczości), za każdą dodatkową godzinę skanowania powierzchni powyżej 5 godzin należy doliczyć 100zł netto za godzinę*
Przygotowanie próbki: 70-150zł netto

*Cena dla jednostek Politechniki Częstochowskiej jest ustalana indywidualnie po kontakcie mailowym

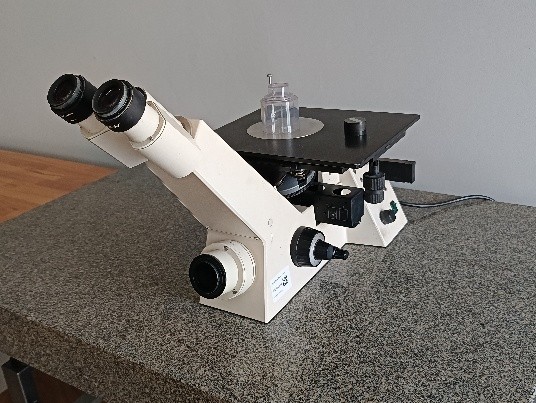

Mikroskop optyczny Axiovert 25

Mikroskop optyczny Axiovert 25 wyposażony jest w standardowe obiektywy umożliwiające uzyskanie powiększenia od 100 do 500x. Rejestracja zdjęć mikrostruktury odbywa się za pośrednictwem aparatu cyfrowego Olympus E-420.

Szczegóły

Możliwości badawcze:

badanie struktury w zakresie powiększenia od 100 do 500x

Oferta badawcza obejmuje materiały:

metaliczne, ceramiczne, kompozytowe, polimerowe

Oferta cenowa

Obserwacja mikroskopem Axiovert 25: 120zł netto (próbka obszar w trzech powiększeniach)*
Przygotowanie próbki: 70-150zł netto

*Cena dla jednostek Politechniki Częstochowskiej jest ustalana indywidualnie po kontakcie mailowym

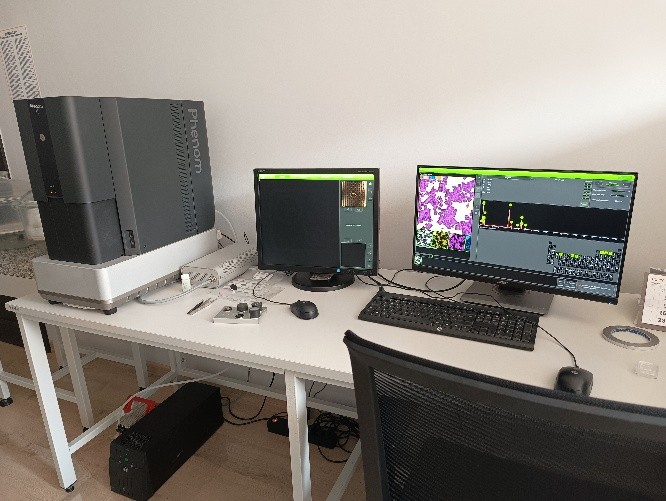

Skaningowy mikroskop elektronowy Phenom XL (SEM)

tronowy łączący w sobie optyczną kamerę do ustawiania bieżącej lokalizacji na badanej próbce oraz wysokiej rozdzielczości skaningowy mikroskop elektronowy (SEM) do szczegółowego obrazowania. Duża kaseta robocza pozwala na analizowanie próbek cechujących się większymi rozmiarami. Mikroskop umożliwia również prowadzenie analizy EDS z wykorzystaniem mappingu BSD (tworzenie map rozkładu pierwiastków oraz tworzenie analiz obszarów liniowych).

Szczegóły

Możliwości badawcze:

badania struktury
badania fraktograficzne
mikroanaliza składu chemicznego

Parametry

Optyka elektronowa: żródło lantanowcowe o długiej żywotności (CeB6)
Zakres powiększenia elektronowego: 360 – 100 000x (zastosowane powiększenie uzależnione jest od badanego materiału i uzyskanej próżni)
Powiększenie optyczne: 3 – 12x
Napięcie przyspieszające: 5, 10, 15, 20 kV
Detektor: Detektor elektronów wstecznie rozproszonych
Ciśnienie od 60 do 0.1 Pa
Opcje rozdzielczości obrazu:456, 684, 1024, 2048 pikseli
Maksymalna wymiary próbki do 80 mm średnicy i 30 mm wysokości
Możliwość badania próbek proszkowych (dotyczy tylko analizy SEM + EDS)

Oferta badawcza obejmuje materiały:

metaliczne, ceramiczne, kompozytowe, polimerowe (przewodzące/napylone)
proszki (tylko EDS)
repliki matrycowe (napylone)

Oferta cenowa

Obserwacja SEM: 150zł netto (jeden obszar w trzech powiększeniach)*
Mikroanaliza EDS: 50zł netto (punkt, linia obszar)*
Mikroanaliza EDS: 100zł netto (mapa)*
Mikroanaliza EDS – mapa wymagająca pracy urządzenia powyżej dwóch stawka godzinowa: 100zł netto/h*
Przygotowanie próbki: 80zł netto
Przygotowanie próbki napylonej: 200zł netto

*Cena dla jednostek Politechniki Częstochowskiej jest ustalana indywidualnie po kontakcie mailowym

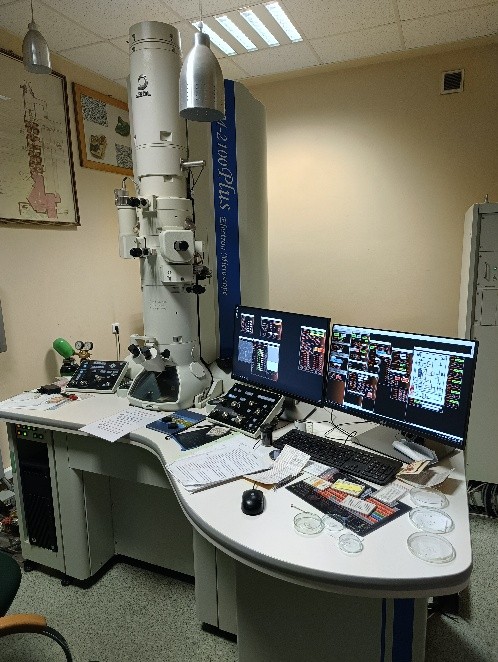

Transmisyjny Mikroskop Elektronowy JEM-2100Plus (TEM)

Mikroskop JEM-2100 Plus to wielofunkcyjny transmisyjny mikroskop elektronowy, który łączy sprawdzony system optyczny JEM-2100 z zaawansowanym systemem sterowania, co zapewnia jeszcze większą łatwość obsługi. Osiągając doskonałą wydajność dzięki intuicyjnej obsłudze, JEM-2100Plus oferuje rozwiązania dla szerokiego zakresu zastosowań badań dla materiałoznawstwa.

Szczegóły

Możliwości badawcze:

Analiza mikrostruktury z wykorzystaniem techniki badawczej: pole jasne (BF), ciemne (DF), dyfrakcja elektronowa (SAED)
Charakterystyka mikrostruktury w zakresie powiększeń od 3600 do 98 000x
Identyfikacja wydzieleń (metodą replikową lub z wykorzystaniem cienkiej folii)
Mikroanaliza składu chemicznego (urządzenie w trakcie doposażania)

Oferta badawcza obejmuje materiały:

materiały metaliczne niemagnetyczne

Oferta cenowa

Badanie jasne oraz ciemne pole wraz z dyfrakcją – 4500zł netto (cena obejmuje badanie do pięciu obszarów oraz pięciu powiększeń)*
Przygotowanie cienkiej folii: 800-1100zł netto*

*Cena dla jednostek Politechniki Częstochowskiej jest ustalana indywidualnie po kontakcie mailowym.

Oferta cenowa badań mikroskopowych

Oferta cenowa
Zastosowana technika	Cena netto, zł	Uwagi
Skaningowy mikroskop Elektronowy Phenom XL
Obserwacja SEM	150	jeden obszar w trzech powiększeniach
Mikroanaliza EDS	50	punkt, linia, obszar
Mikroanaliza EDS	100/h	mapa wymagająca pracy urządzenia powyżej dwóch godzin - stawka godzinowa
Przygotowanie próbki	70-150
Przygotowanie próbki napylonej	200
Cyfrowy mikroskop HRX-01 oraz Profilometr NPS-01
Obserwacja	100	próbka, obszar w trzech powiększeniach
Chropowatość powierzchni - profil	50	trzy profile z jednej próbki
Badanie powierzchni - 3D	50-500	koszt zależy od zastosowanej rozdzielczości
Badanie powierzchni - 3D	100/h	skanowanie powierzchni trwające powyżej 5 godzin, stawka godzinowa
Przygotowanie próbki	70-150
Mikroskop optyczny Axiovert 25
Obserwacja	120	próbka, obszar w trzech powiększeniach
Przygotowanie próbki	70-150
Transmisyjny Mikroskop Elektronowy JEM-2100Plus
Badanie jasne oraz ciemne pole wraz z dyfrakcją	4500	badanie do pięciu obszarów oraz pięciu powiększeń
Przygotowanie cienkiej folii	800-1100

Uwaga: Cena dla jednostek Politechniki Częstochowskiej jest ustalana indywidualnie po kontakcie mailowym

Zapraszamy do kontaktu i współpracy.
